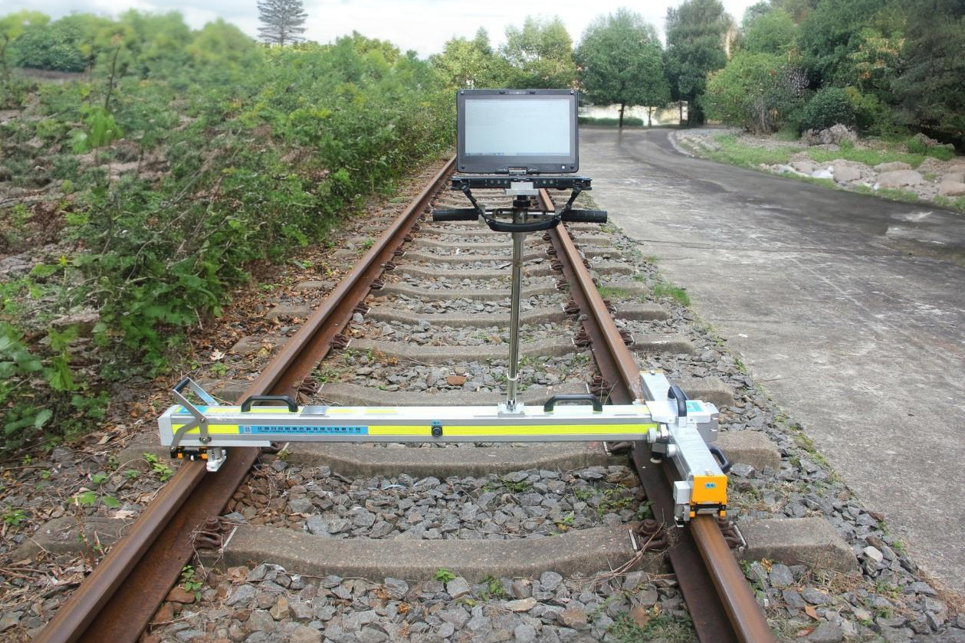

GJY-T-EBJ-3型铁路轨道检查仪
GJY-T-EBJ-3型铁路轨道检查仪是一种适用于高速线路、通过国铁集团计量认证的高精度0级轨道几何状态检查仪,是铁路周期性检查及维修的专用设备。
浏览: 最近有 8645 人查看
产品详情
【名称】:GJY-T-EBJ-3型轨道检查仪
【产品简介】:
GJY-T-EBJ-3型铁路轨道检查仪是一种适用于高速线路、通过国铁集团计量认证的高精度0级轨道几何状态检查仪,是铁路周期性检查及维修的专用设备。
【功能特点】:

1、轨枕定位:精确定位轨枕及病害

2、道岔测量:不同型号道岔测量并指导维修

3、长波精测:70米长波测量精度±2mm

4、图上作业:图上自动规划调轨作业方案、模拟调轨效果

5、可生成各区段TQI报表,作业前后线路质量对比

【使用条件】:

² 环境温度:-20℃~+50℃(可选配-30℃~+50℃)温度下可靠工作
² 相对湿度:≤90%RH

² 海拔高度:≤2500m

² 电源容量:连续工作时间不少于8小时


【技术参数】:
序号 检测项目 测量范围 允许误差 备注
1 高低 10m弦 -4°~4° ±0.7mm 惯性轨迹法移动中点弦测
70m弦
±2mm
惯性轨迹法移动中点弦测
300m弦
±3mm
固定弦矢距差法
2 轨向 10m弦
-8°~8°
±0.7mm
惯性轨迹法移动中点弦测
70m弦
±2mm
惯性轨迹法移动中点弦测
300m弦
±3mm
固定弦矢距差法
3 正矢 20m弦
-8°~8°
±1mm

4 轨距 零位正确性 1410mm~1470mm ±0.15mm
实时温补
示值误差 ±0.30mm

测量重复性 ≤0.15mm 三次静态测量结果的极差
5 轨距变化率
±0.02%
1m基长
6 水平(超高) 零位正确性 ±200mm ±0.15mm

示值误差 ±0.30mm

掉头误差 ±0.30mm

测量重复性 ≤0.15mm
三次静态测量结果的极差
7 三角坑
±0.5mm

8 里程 0~9999km ±1‰


【应用场景】:

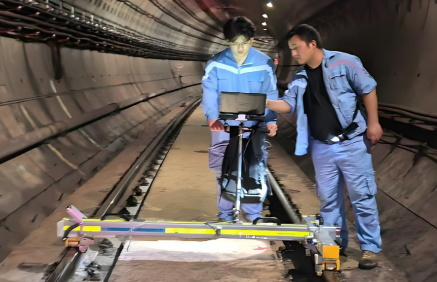

高速铁路/城轨无砟轨道精测精调、竣工验收、周期性检查、日常维修等。

高速/快速/普速铁路有砟轨道大机作业、竣工验收、周期性检查、单撬超限维修等。
